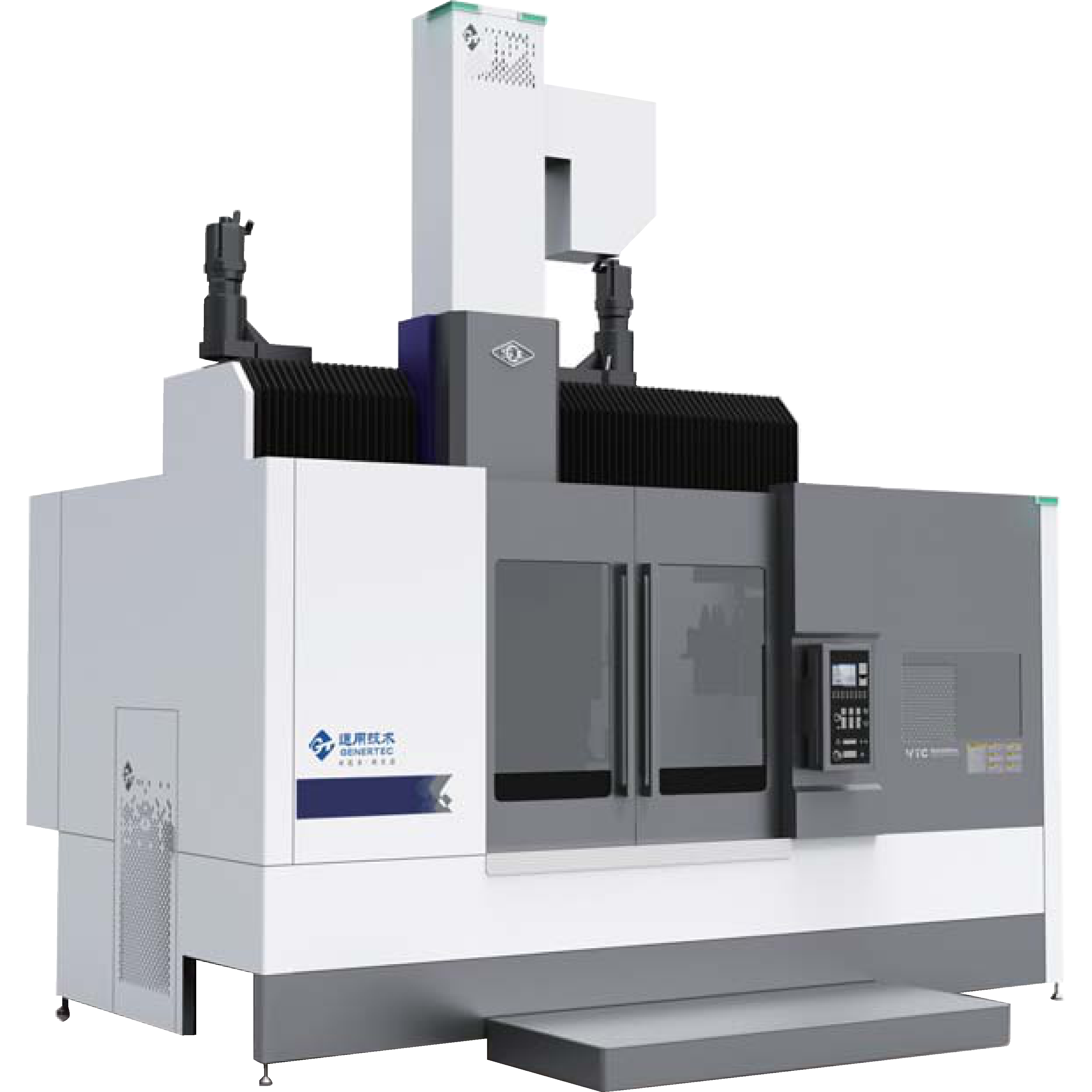

SMTCL VTC Series – CNC Vertical Lathe

Solusi Pemesinan Vertikal Presisi untuk Komponen Industri Besar

SMTCL VTC Series adalah CNC Vertical Lathe berukuran besar yang dirancang untuk menangani benda kerja berdiameter besar dengan tingkat presisi tinggi dan stabilitas maksimal. Mesin ini ideal untuk aplikasi industri berat seperti komponen turbin, bearing housing, gear, dan part baja berukuran besar.

Dengan struktur kolom ganda (double-column) yang kokoh dan sistem kontrol CNC SIEMENS 828D, seri ini memastikan performa pemotongan yang halus, presisi berulang tinggi, serta efisiensi produksi maksimal.

Keunggulan Utama:

  • Kapasitas Meja Putar Besar
    Meja berdiameter hingga 1.400 mm mampu menahan beban kerja berat hingga 6.000 kg, menjadikannya ideal untuk pemrosesan komponen berukuran besar.

  • Struktur Rigid dan Stabilitas Tinggi
    Desain double-column meningkatkan kekakuan struktural, meminimalkan getaran, dan memastikan hasil potongan dengan akurasi tinggi bahkan pada operasi berat.
  • Spindle Bertenaga Tinggi
    Ditenagai motor berfrekuensi variabel dengan daya 37 kW, memungkinkan kecepatan rotasi hingga 200 rpm untuk berbagai jenis pemesinan kasar maupun halus.
  • Sistem Pemotongan Presisi
    Pergerakan sumbu X dan Z cepat dan stabil dengan kecepatan rapid traverse hingga 8.000 mm/min, memberikan produktivitas tinggi dan akurasi konsisten.
  • Kontrol CNC SIEMENS 828D
    Menawarkan kendali penuh dan user interface intuitif untuk pemrograman cepat, pemantauan real-time, dan kompatibilitas dengan sistem otomatisasi industri modern.
Spesifikasi Satuan VTC160100S
Diameter of worktable mm 1400
Worktable external clamping range mm 360–1260
Worktable internal clamping range mm 350–1360
Max. swing diameter mm 1600
Max. cutting diameter mm 1600
Max. weight of workpiece kg 6000
Max. height of workpiece mm 1000
Max. torque of worktable N·m 13200
Max. speed of worktable rpm 200
Variable frequency main motor power kW 37
Cross section of ram mm 280×280
Travel of X axis mm 50 ~ +1250
Travel of Z axis mm 1100
Feed speed mm/min 1–1000
Cutting feed speed range mm/min 1–1000
Rapid traverse (X/Z axis) mm/min 8000/8000
Turning tool bar size mm 40×40
Max. boring tool diameter mm 80
Total power capacity kVA 90
CNC Controller SIEMENS 828D
Machine total weight kg 20000
