Presisi Tinggi | Kinerja Andal | Produktivitas Maksimal

Seri VDLS dari Genertec Dalian Machining Tool (DMTG) dirancang untuk menghadirkan performa tinggi dalam berbagai aplikasi pemesinan presisi. Dengan struktur kokoh, sistem kontrol canggih, serta efisiensi kerja optimal, seri ini menjadi pilihan ideal untuk industri manufaktur modern.

Keunggulan Utama

  • Struktur Stabil & Presisi Tinggi
    Menggunakan pemandu linear (linear guideway) pada sumbu X/Y/Z untuk menjaga akurasi dan stabilitas pemesinan dalam jangka panjang.

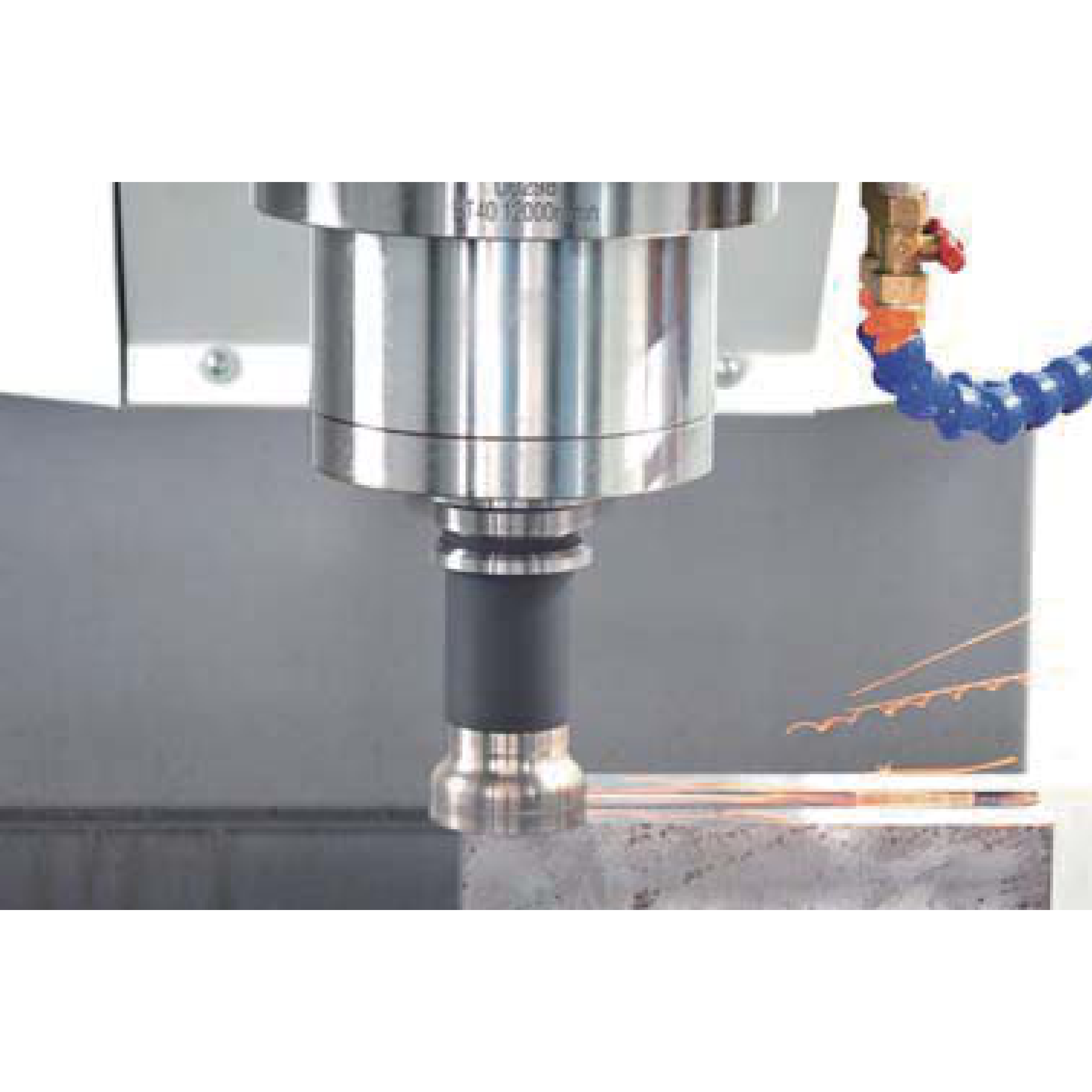

  • Spindle Bertenaga Tinggi
    Dilengkapi motor spindle berdaya mulai dari 7,5 hingga 11 kW dengan kecepatan putaran hingga 12.000 rpm, cocok untuk pemrosesan material dengan kecepatan dan presisi tinggi.

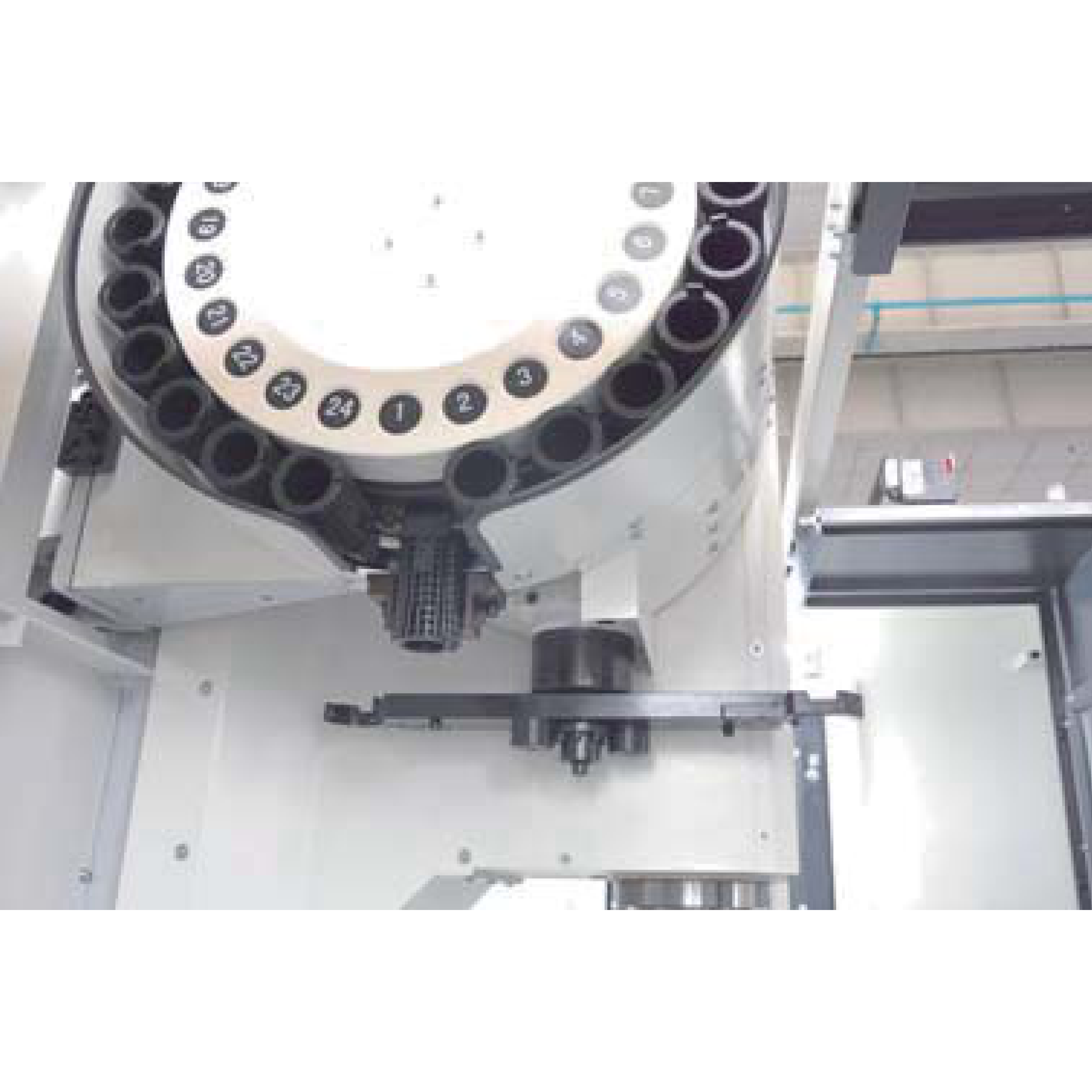

  • Sistem ATC Cepat & Efisien
    Kapasitas 24 tool arm-type ATC memungkinkan pergantian alat secara otomatis dalam waktu singkat (hanya 2,5 detik), meningkatkan produktivitas proses kerja.

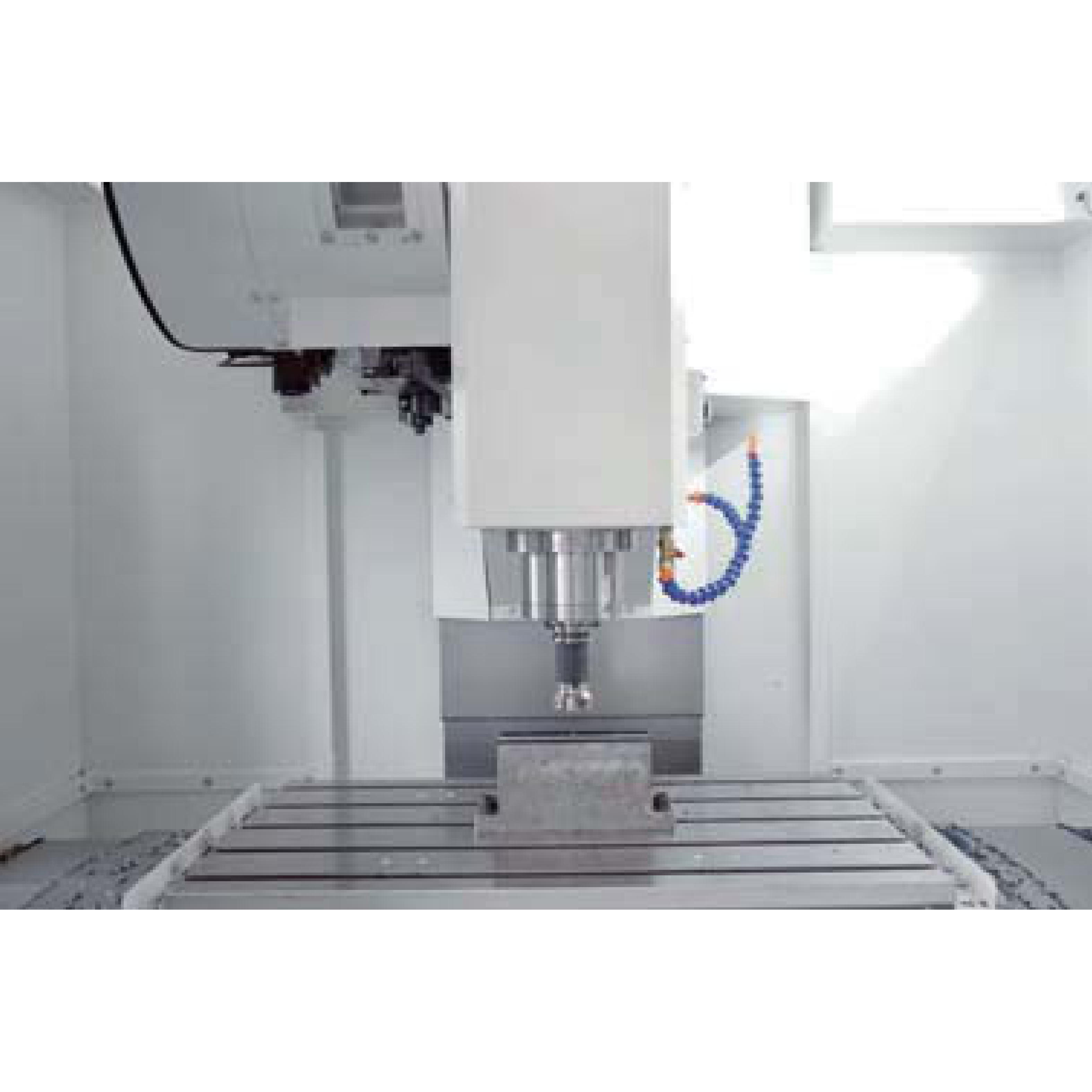

  • Kapasitas Meja Luas
    Dengan ukuran meja kerja hingga 1300 × 600 mm, mesin ini mampu menangani berbagai ukuran benda kerja dengan bobot maksimal 800 kg.
  • Kontrol CNC Canggih
    Didukung oleh sistem kontrol FANUC atau SIEMENS, memberikan kemudahan pengoperasian, stabilitas, serta fleksibilitas dalam pemrograman.



Spesifikasi Unit VDLS850 VDLS1000 VDLS1200 VDLS1300
Worktable size (L×W) mm 1000×500 1220×550 1250×600 1300×650
Max. load kg 500 600 800 800
T-slots (No. × width × pitch) mm 5×18×100 5×18×100 5×18×100 5×18×100
Travel (X/Y/Z) mm 860/510/560 1020/620/625 1200/620/625 1300/620/625
Axis guide type – Linear guideway Linear guideway Linear guideway Linear guideway
Distance spindle center to column mm 607 725 725 725
Distance spindle nose to table mm 120–680 120–745 120–745 120–745
Spindle motor power kW 7.5/11 7.5/11 11/15 11/15
Max. spindle speed rpm 12000 (BT40) 12000 (BT40) 12000 (BT40) 12000 (BT40)
Spindle taper – No.40 (7:24) No.40 (7:24) No.40 (7:24) No.40 (7:24)
Rapid traverse (X/Y/Z) m/min 36/36/30 36/36/30 36/36/30 36/36/30
Max. cutting feed rate m/min 10 10 10 10
Tool magazine capacity pcs 24T Arm 24T Arm 24T Arm 24T Arm
Tool shank type – BT40 BT40 BT40 BT40
Max. tool weight kg 8 8 15 15
Max. tool diameter (adjacent empty) mm Φ80 (Φ150) Φ80 (Φ150) Φ80 (Φ150) Φ80 (Φ150)
Tool change time (T–T) s 2.5 2.5 2.7 2.7
Positioning accuracy (X/Y/Z) mm 0.008/0.008/0.008 0.008/0.008/0.008 0.008/0.008/0.008 0.008/0.008/0.008
Repeatability accuracy (X/Y/Z) mm 0.005/0.005/0.005 0.005/0.005/0.005 0.005/0.005/0.005 0.005/0.005/0.005
CNC Controller – FANUC / SIEMENS FANUC / SIEMENS FANUC / SIEMENS FANUC / SIEMENS
Machine dimension (L×W×H) mm 2496×2360×2560 2900×2575×2650 3100×2671×2810 3100×2671×2810
Machine weight kg 5600 7200 8500 7200
