Kecepatan Tinggi | Akurasi Tinggi | Efisiensi Maksimal

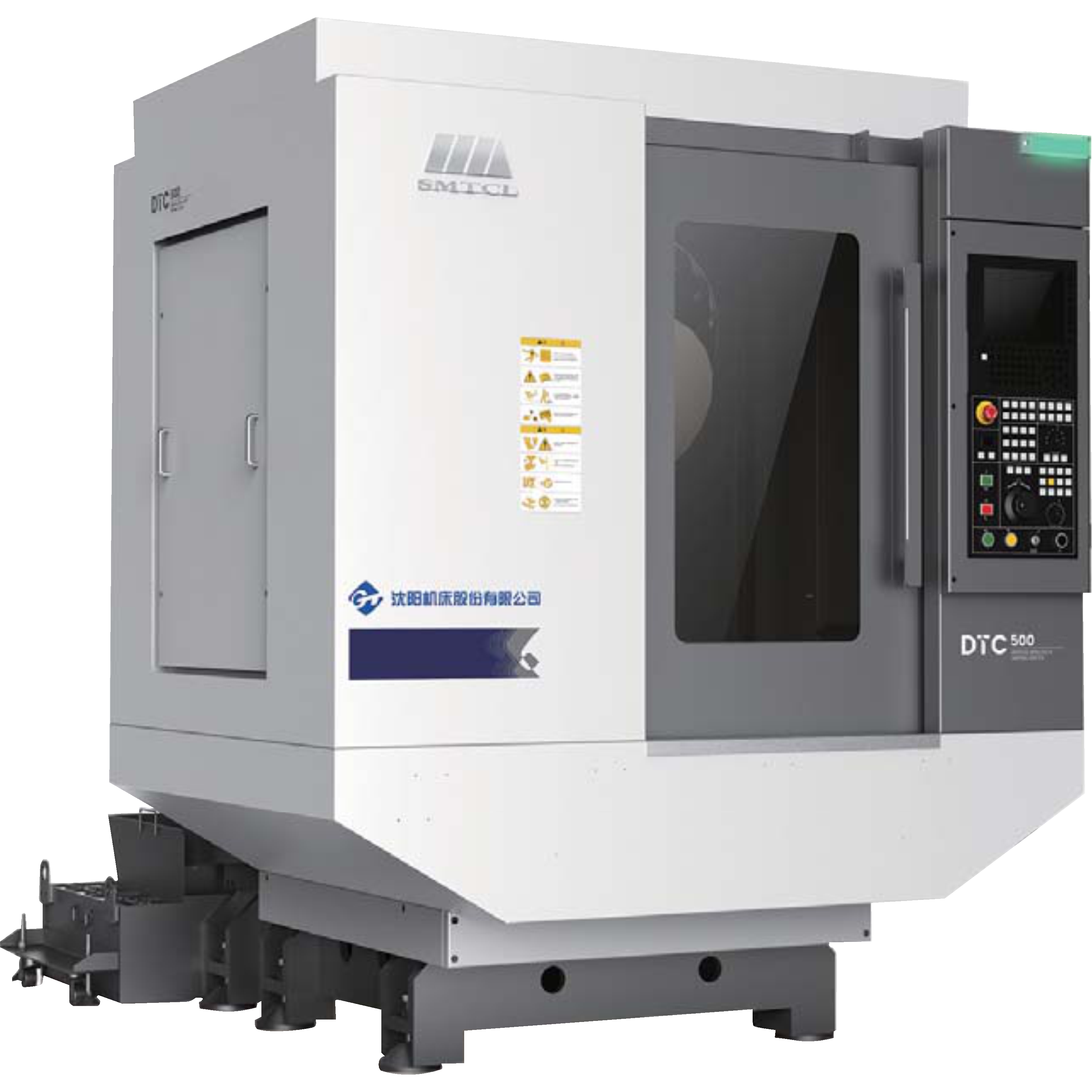

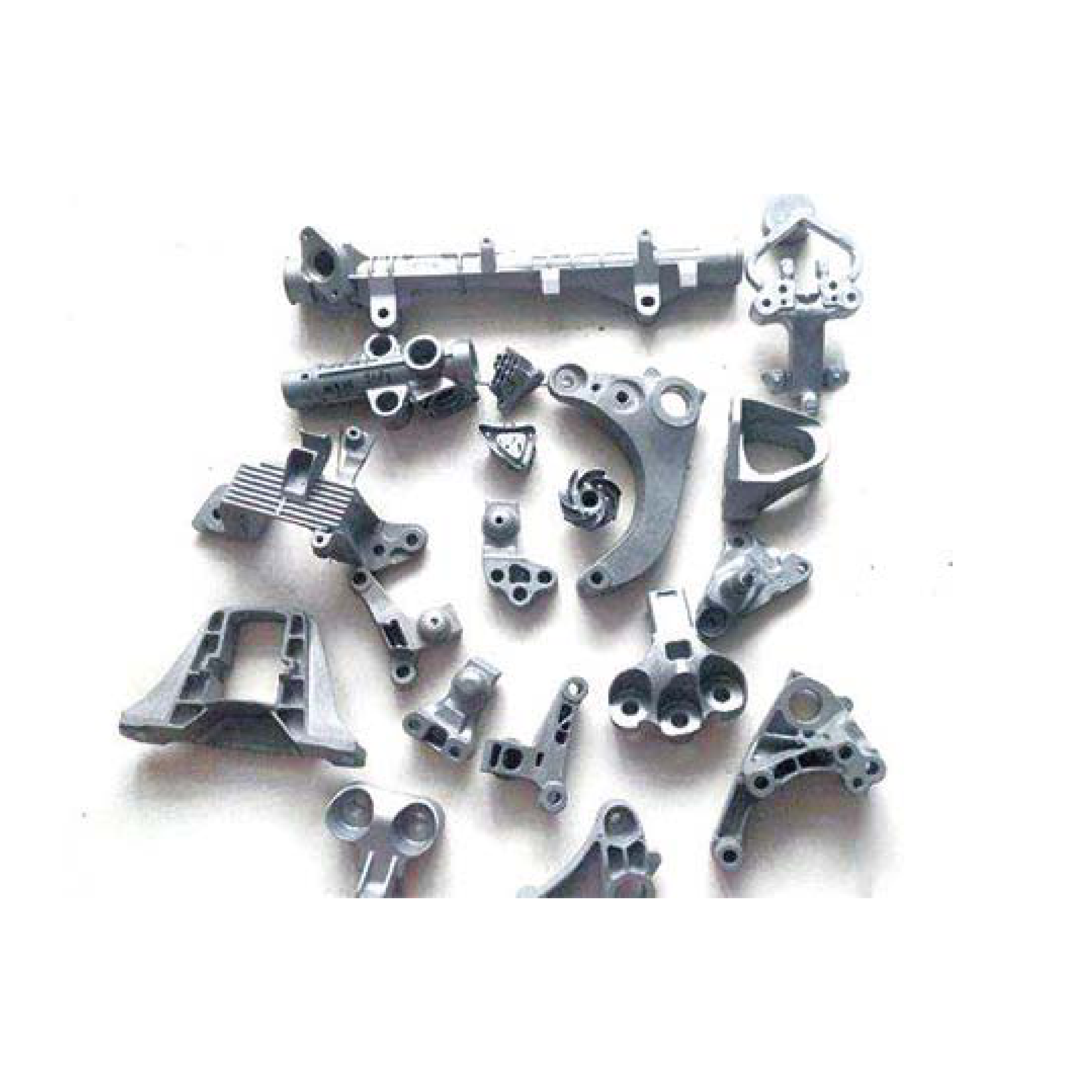

Seri DTC dari Genertec Shenyang Machining Tool (SMTCL) dirancang untuk memenuhi kebutuhan produksi massal dengan kecepatan tinggi dan presisi tinggi. Mesin ini sangat ideal untuk industri otomotif, elektronik, mold base, serta komponen presisi lainnya yang memerlukan pengeboran, tapping, dan milling cepat dengan hasil akurat.

Keunggulan Utama

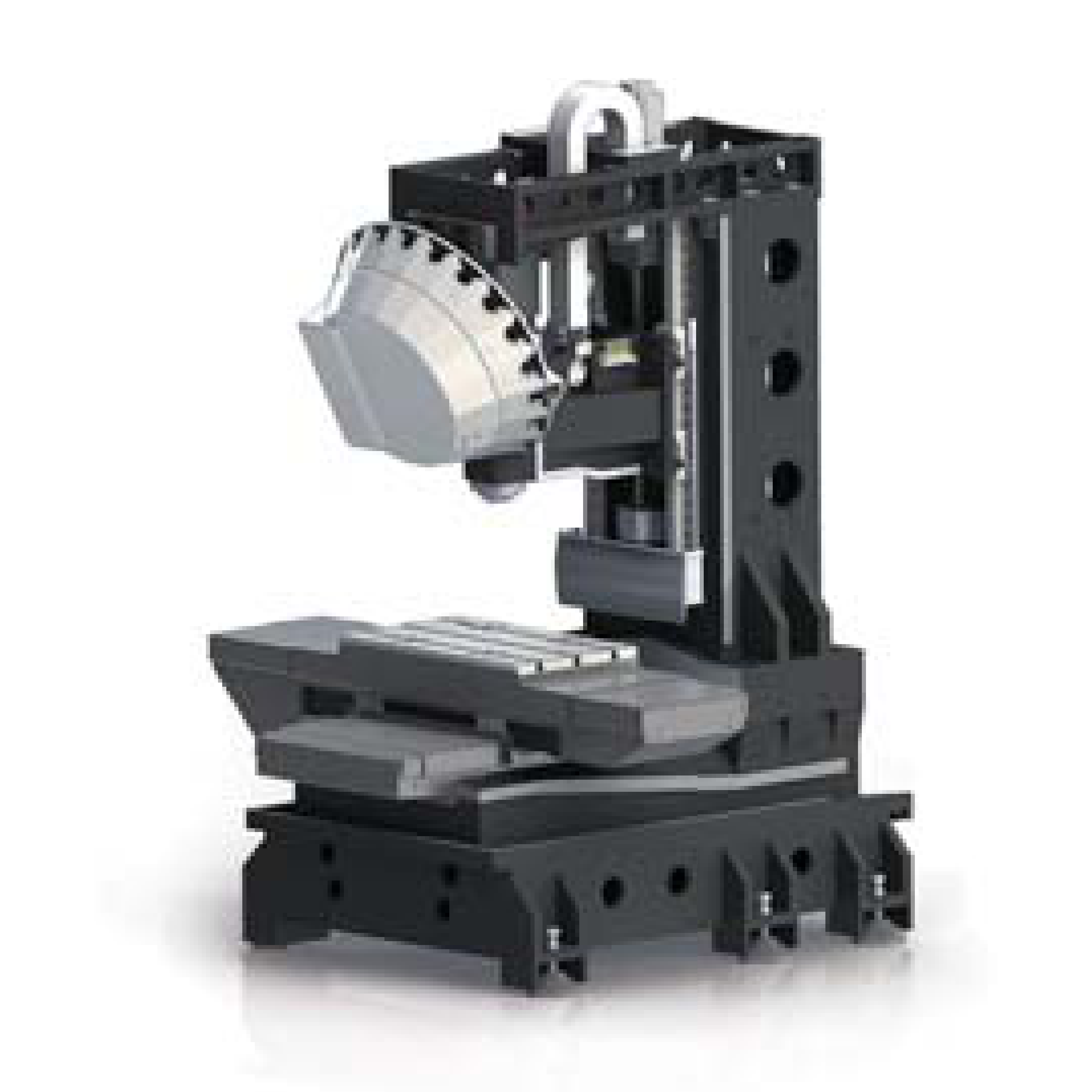

  • Struktur rigid dan ringan, memastikan stabilitas pada kecepatan tinggi.
  • Spindle kecepatan tinggi hingga 20.000 rpm (BT30) untuk efisiensi pemotongan maksimal.
  • ATC turret servo-type 21 tool dengan sistem pemilihan alat dua arah (bi-directional tool selection).
  • Sumbu X/Y/Z dengan kecepatan gerak cepat 48/48/48 m/min, meningkatkan produktivitas.
  • Kontrol CNC FANUC αiF Plus system untuk operasi stabil dan presisi tinggi.
  • Sistem pendingin dan pelumasan efisien, termasuk cold & heat exchanger serta chip receiving tank.



Spesifikasi Unit DTC500
Worktable Size mm 650 × 400
Allowed Max. Loading kg 250
Size of T-slot mm / pcs 14 × 3
Machining Range (X/Y/Z Travel) mm 500 / 400 / 300
Distance between spindle end and table surface (Max./Min.) mm 460 / 160
Distance between spindle center to guideway base surface mm 345
Spindle Taper (7:24) – BT30
Max. Spindle Speed rpm 20,000
Rated Output Torque (S1/S2) Nm 11.8 / 7.5
Main Motor Power (S1/S2) kW 3.7 / 5.5
Tool Shank Mode – MAS 403 BT30
Rapid Movement (X/Y/Z Axis) m/min 48 / 48 / 48
3-Axis Driving Motor Power (X/Y/Z) kW 2.5 / 2.5 / 7.1
3-Axis Driving Motor Torque (X/Y/Z) Nm 8 / 8 / 12
Feed Rate mm/min 0 – 20,000
Tool Magazine Mode – Turret-type servo tool magazine
Tool Selection – Nearest tool selection, bi-directional
Tool Capacity pcs 21
Max. Tool Length mm 250
Max. Tool Weight kg 3
Max. Diameter of Tool Disk (Full/Adjacent) mm Φ65 / Φ100
Tool Change Time (T–T) s 1.6
Machine Weight kg 2800
Total Power Capacity kVA 19
Machine Dimensions (L × W × H) mm 2420 × 1800 × 2600
